¿Cómo funcionan los detectores de venas por proyección? La ciencia detrás de la tecnología NIR.

Un localizador de venas por proyección te permite ver las venas bajo la piel. El dispositivo utiliza tecnología de infrarrojo cercano (NIR) para escanear tu brazo o mano. La luz NIR muestra las venas al instante, para que puedas encontrar el mejor punto para una inyección. Obtendrás mejores resultados y sentirás menos dolor durante los procedimientos.

Conclusiones clave

• Localizadores de venas por proyección Utiliza luz infrarroja cercana para visualizar las venas debajo de la piel. Esto ayuda a los médicos a administrar inyecciones con mayor precisión.
• Estos dispositivos pueden encontrar venas de hasta 10 mm de profundidad. Son útiles para personas con venas difíciles de visualizar.
• Utilizar un localizador de venas facilita la colocación de una vía intravenosa al primer intento. Esto se traduce en menos dolor e incomodidad para los pacientes.
• Esta tecnología es segura e inofensiva. Proporciona imágenes en tiempo real para que el personal médico pueda trabajar con mayor rapidez.
• Los pacientes se sienten menos preocupados y experimentan menos dolor durante los procedimientos. Esto es especialmente cierto en el caso de los niños, ya que las venas son fáciles de visualizar.

Conceptos básicos del localizador de venas por proyección

Cómo funciona el dispositivo

Un localizador de venas por proyección te ayuda a ver las venas bajo la piel. Proyecta luz infrarroja cercana sobre tu brazo o mano. La hemoglobina en la sangre absorbe más luz infrarroja que otros tejidos, lo que hace que las venas se vean más oscuras en la imagen. Una pequeña cámara dentro del dispositivo capta esta diferencia. El dispositivo crea una imagen y muestra un mapa de tus venas en la piel. Esto te ayuda a encontrar el mejor lugar para una inyección o una extracción de sangre.

Consejo: Puede confiar en un buscador de venas por proyección para ver sus venas de forma rápida y clara, incluso si sus venas son difíciles de ver.

Las ideas principales en las que se basan estos dispositivos se encuentran en la siguiente tabla:

En los hospitales, estos dispositivos tienen una precisión de entre el 80 % y el 95 %. La mayoría de las personas encuentran una vena al primer intento en aproximadamente el 87 % de los casos. Factores como la edad, el color de la piel, la cantidad de agua que se bebe y la salud de las venas pueden modificar estas cifras.

[Fuente: Evaluaciones clínicas de la tecnología de visualización de venas mediante infrarrojo cercano y parámetros de referencia de precisión en la primera punción en imágenes médicas.]

Componentes clave

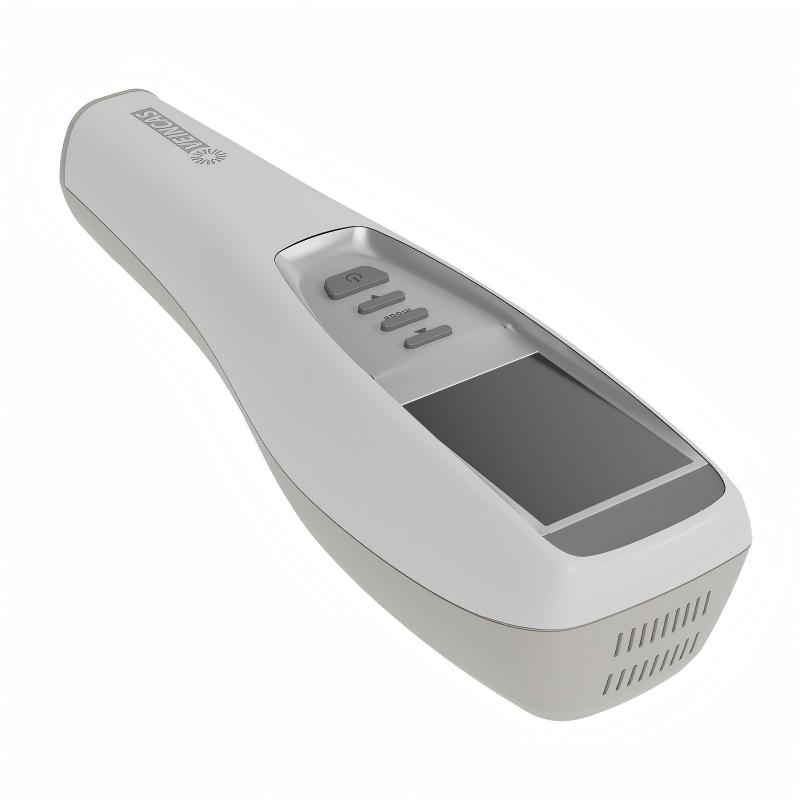

Un detector de venas por proyección tiene varias partes importantes. Cuenta con un láser infrarrojo cercano que localiza las venas. También incluye un láser visible que proyecta la imagen sobre la piel. El dispositivo utiliza un sistema de refrigeración especial y alinea las luces con precisión. Estas características garantizan un funcionamiento seguro y una experiencia cómoda para el usuario.

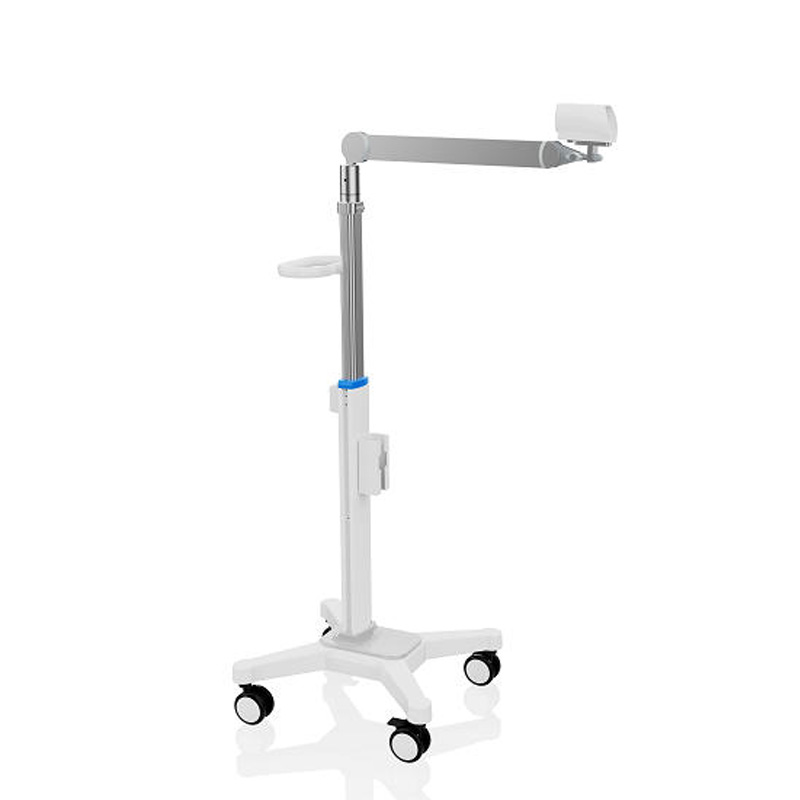

Estos son los principales tipos de localizadores de venas por proyección:

Es posible que veas marcas como vivolight que hacen Localizadores de venas NIREstos dispositivos utilizan luz normal e invisible para obtener imágenes nítidas. Su diseño permite obtener buenos resultados y sentirse cómodo durante la atención médica.

• El detector de venas por infrarrojo cercano utiliza un láser para mostrar las venas.
• El láser visible dibuja el mapa de las venas en la piel.
• El dispositivo controla ambas luces para mantenerte seguro y para que todo esté claro.

Estas funciones te ayudan a visualizar mejor tus venas. Esto facilita que tanto tú como tu médico tomen las mejores decisiones durante la atención médica.

Explicación de la ciencia del infrarrojo cercano

Absorción de luz por la hemoglobina

Puedes visualizar tus venas con un localizador de venas por proyección, ya que la hemoglobina en la sangre absorbe la luz infrarroja cercana (NIR). Cuando la luz NIR incide sobre la piel, la hemoglobina dentro de las venas absorbe más luz que el tejido circundante. Esto hace que las venas se vean más oscuras en la imagen. Los dispositivos utilizan luz con una longitud de onda de aproximadamente 850 nm para obtener los mejores resultados. Este tipo de luz penetra lo suficiente como para mostrar las venas y es fácilmente visible para la cámara. Muchos dispositivos médicos, como AccuVein y VeinViewer, utilizan esta longitud de onda para ayudarte a encontrar las venas rápidamente.

• La longitud de onda óptima para la detección de venas mediante infrarrojo cercano es de aproximadamente 850 nm.
• Esta luz ayuda al dispositivo a ver las venas que se encuentran en las capas profundas de la piel.
• La cámara ofrece imágenes nítidas en esta longitud de onda.

La hemoglobina desoxigenada absorbe mucha más luz infrarroja cercana que el músculo, la grasa o la piel. Esta gran diferencia ayuda al dispositivo a visualizar las venas con claridad.

Los científicos han descubierto cómo interactúa la luz infrarroja cercana (NIR) con la hemoglobina. La espectroscopia NIR permite comprobar los niveles de hemoglobina, ya que la hemoglobina oxigenada y la desoxigenada absorben la luz de forma diferente. La luz entre 650 y 950 nm puede atravesar los tejidos y mostrar cambios en la hemoglobina. La ley de Beer-Lambert modificada explica cuánta luz absorbe la hemoglobina. Utilizar la longitud de onda adecuada permite una detección de venas mediante NIR más precisa y sensible.

[Fuente: Principios de la ventana óptica de tejido y evaluaciones de la ley de Beer-Lambert modificada sobre la absorción de luz infrarroja cercana de 850 nm por la hemoglobina desoxigenada para sistemas médicos de visualización de venas.]

Reflexión del tejido circundante

El tejido que rodea las venas, como la piel y la grasa, refleja la luz infrarroja cercana en lugar de absorberla. Esto hace que el tejido se vea más brillante en la imagen. La diferencia entre las venas oscuras y el tejido brillante facilita la visualización de las venas. Puedes detectar las venas fácilmente con un detector de venas de infrarrojo cercano porque las venas absorben la luz y el tejido la refleja.

Los tejidos corporales interactúan con la luz de dos maneras principales: absorbiéndola y dispersándola. Los cromóforos como la hemoglobina, la melanina, los lípidos y el agua modifican la forma en que la luz se propaga a través de la piel. La hemoglobina absorbe la luz infrarroja cercana (NIR), mientras que los lípidos la dispersan. El agua es prácticamente transparente en el rango NIR, pero puede absorber luz en otras longitudes de onda. Estas características ayudan al dispositivo a crear un mapa preciso de las venas.

• Hemoglobina: Absorbe la luz infrarroja cercana, lo que facilita la visualización de las venas.
• Melanina: Modifica la cantidad de luz que absorbe la piel, lo que afecta al color de la piel.
• Lípidos: Dispersan la luz, lo que ayuda a que la imagen sea clara y nítida.
• Agua: Se mantiene transparente en el infrarrojo cercano, pero absorbe la luz en otras longitudes de onda.

Obtendrás un mapa venoso nítido y claro gracias a que el dispositivo utiliza información sobre tu cuerpo. La diferencia entre venas y tejido te permite ver venas difíciles de encontrar. La detección de venas mediante infrarrojo cercano (NIR) funciona bien para personas de todos los tonos de piel y complexiones.

Proceso de imagen y proyección

Procesamiento de imágenes en tiempo real

Podrás ver tus venas al instante gracias a la rapidez del dispositivo. Este detector médico de venas emite luz infrarroja cercana sobre la piel. La hemoglobina desoxigenada absorbe esta luz, pero el tejido circundante la refleja. Una cámara especial detecta la diferencia entre las venas y el tejido. El dispositivo convierte rápidamente esta información en un mapa claro de tus venas.

El dispositivo utiliza pasos de procesamiento inteligente para mejorar la imagen. Estos pasos ayudan al detector de venas por infrarrojo cercano a mostrar los bordes de las venas y a reducir las señales no deseadas. Al resaltar los bordes, se pueden ver las venas con mayor claridad. El dispositivo también puede estimar la profundidad de las venas, lo que ayuda a encontrar venas que no están cerca de la superficie de la piel.

Consejo: Puede confiar en que el dispositivo funcionará rápidamente, por lo que verá sus venas tan pronto como escanee su piel.

Proyección de mapas de venas en la piel

Tras tomar la imagen, el Buscador de Venas por Proyección proyecta un mapa digital de tus venas sobre tu piel. El dispositivo utiliza visualización de venas mediante infrarrojo cercano (NIR) para mostrar el patrón de las venas justo donde se encuentran bajo la piel. Podrás ver tus venas en tiempo real, lo que te ayudará a ti y a tu médico a elegir el mejor lugar para la inyección.

Verás colores que facilitan la lectura del mapa. El dispositivo utiliza luz visible y espectroscopia NIR para ayudarte a visualizar mejor las venas. Las ondas de luz LED inciden en las zonas donde la hemoglobina absorbe la luz. Esto hace que las venas se vean más oscuras y el tejido circundante más brillante.

• La espectroscopia de infrarrojo cercano permite visualizar el patrón de las venas en la piel.
• La luz visible con ondas LED facilita la visualización de las venas.
• La tecnología de luz infrarroja proporciona una imagen en tiempo real de las venas de la piel.

Obtendrás un mapa claro y preciso que te ayudará a sentirte seguro y cómodo durante la atención médica.

Ventajas clínicas

No invasivo y preciso

El localizador de venas por proyección te ayuda a encontrar las venas sin dañar tu piel. El dispositivo proyecta luz infrarroja cercana sobre tu brazo para crear un mapa preciso de tus venas. No necesitas agujas ni pasos adicionales antes del procedimiento. Esta tecnología te brinda resultados precisos y ayuda a tu enfermero o médico a encontrar el punto exacto rápidamente.

Se obtiene mayor precisión que con los métodos antiguos. Enfermeros y médicos afirman que los localizadores de venas funcionan el 87,1% de las veces, mientras que los métodos antiguos solo funcionan el 46,8%. Se reducen los intentos fallidos, por lo que se siente menos dolor y se reduce el riesgo. La ecografía sigue siendo la mejor herramienta para visualizar venas en casos difíciles. Funciona mejor que los dispositivos infrarrojos cuando las venas son difíciles de ver. El uso de la ecografía también significa que los pacientes obtienen mejores resultados, ya que se necesitan menos intentos para localizar la vena.

• No te saldrán pinchazos ni moretones adicionales.
• Enseguida se puede ver un mapa claro de las venas.
• Obtendrás mayor precisión y seguridad.

Obtendrás una forma segura y sencilla de encontrar venas, lo que facilitará el trabajo de enfermeras y médicos.

Comodidad y seguridad del paciente

Te sientes mejor durante los procedimientos cuando tu enfermera usa un localizador de venas por infrarrojo cercano. El dispositivo ayuda a reducir el dolor y la ansiedad, especialmente en niños y bebés. Tienes menos problemas y todo transcurre con mayor fluidez. Las enfermeras observan que los pacientes están más tranquilos y menos estresados.

• Con los localizadores de venas, sentirás menos dolor y preocupación.
• Los bebés y los niños tienen menos problemas.
• Las enfermeras observan que los pacientes están más cómodos y que las cosas van mejor.

Te mantienes a salvo porque el dispositivo reduce los intentos fallidos. Recibes una atención más rápida y cómoda. Los detectores de venas NIR te ayudan a sentirte seguro durante tu atención médica.

Con estos nuevos dispositivos, disfrutarás de una experiencia más segura, rápida y cómoda.

[Fuente: Estudios clínicos y metaanálisis sobre tecnología de visualización de venas pediátricas, que demuestran un aumento del 83 % en la tasa de éxito en el primer intento, una reducción del 43 % en el dolor pediátrico, una disminución del 81 % en el tiempo del procedimiento y una reducción del número máximo de intentos de punción de 8 a 2.]

Beneficios en el acceso venoso difícil

Mejorar el éxito en el primer intento

A veces, localizar una vena puede ser complicado. Un localizador de venas por proyección te ayuda a encontrarla al primer intento. El dispositivo utiliza luz infrarroja cercana para mostrar las venas con claridad. Esto significa que no necesitas pinchar varias veces. Los hospitales afirman que estos dispositivos funcionan mejor que la localización manual.

Notarás la diferencia de inmediato. Al usar un detector de venas, dedicarás menos tiempo a buscarlas. El personal médico y de enfermería terminará su trabajo más rápido y sentirás menos dolor. Los estudios demuestran que el número de intentos se reduce de más de dos a solo uno. Los pacientes están más satisfechos porque reciben atención más rápida y con menos pinchazos.

Con los localizadores de venas, se reducen los intentos fallidos y se agiliza la atención. El personal de enfermería observa una disminución significativa en los intentos fallidos y una menor necesidad de infiltración.

[Fuente: Informes de estudios clínicos y comparativos del SSM Health Cardinal Glennon Children's Hospital y del Jefferson Memorial Hospital que evalúan la eficacia del acceso intravenoso asistido por VeinViewer frente al acceso intravenoso tradicional.]

Identificación de venas difíciles

Algunas venas son difíciles de ver o palpar. Los detectores de venas por infrarrojo cercano facilitan su localización. El dispositivo proyecta luz sobre la piel. La sangre desoxigenada absorbe la luz, por lo que las venas se ven como líneas oscuras. Este proceso se denomina transiluminación y permite visualizar las venas con claridad.

• Puedes ver las venas debajo de la piel, aunque sean profundas o pequeñas.
• La visualización de venas mediante infrarrojo cercano (NIR) funciona bien para personas con piel oscura, obesidad o deshidratación.
• Este dispositivo resulta útil en niños, ya que sus venas son diminutas y difíciles de encontrar.
• Los hospitales y las clínicas utilizan estos dispositivos para personas con venas difíciles de encontrar.

Obtendrá mayor precisión y tiempos de procedimiento más cortos. Su tamaño compacto permite que las enfermeras utilicen el dispositivo en cualquier lugar, lo que le brinda asistencia más rápidamente. Se sentirá más cómodo y seguro, ya que el dispositivo ayuda a la enfermera a elegir el mejor punto para la aguja.

Obtendrás un mapa preciso de tus venas, lo que permitirá que tu enfermero o médico encuentre la vena correcta rápidamente. Esta tecnología mejora la experiencia del paciente y aumenta su seguridad.

Puedes ver cómo un localizador de venas por proyección utiliza luz infrarroja cercana para ayudar a encontrar las venas. Esta herramienta hace que la atención médica sea más rápida, segura y precisa. Funciona bien si tus venas son difíciles de encontrar.

• Tienes más posibilidades de conseguir una vía intravenosa al primer intento.
• Sientes menos dolor y preocupación cuando te ponen una inyección o te hacen un análisis de sangre.
• Las enfermeras y los médicos pueden realizar su trabajo más rápido y con mayor seguridad.

Estos dispositivos son útiles en hospitales, clínicas y salas de urgencias. A medida que la tecnología avance, estas herramientas te serán aún más útiles.

Preguntas frecuentes

¿Qué tan seguro es para usted un localizador de venas por proyección?

Puede confiar en un localizador de venas por proyección. El dispositivo utiliza luz infrarroja cercana segura. No daña la piel ni causa dolor. Los hospitales utilizan estos dispositivos a diario tanto en adultos como en niños.

¿Puede un dispositivo médico de detección de venas encontrar venas en todos los tonos de piel?

Sí, puedes usar un dispositivo médico de detección de venas en cualquier tono de piel. La visualización de venas mediante infrarrojo cercano (NIR) funciona bien porque la luz infrarroja cercana atraviesa la piel y muestra las venas con claridad, independientemente del tono de piel.

¿Funcionan los detectores de venas por infrarrojo cercano para las venas profundas?

Con un localizador de venas por infrarrojo cercano, se pueden ver venas de hasta unos 10 mm de profundidad. El dispositivo funciona mejor para venas superficiales. Para venas muy profundas, los médicos pueden usar ultrasonido.

¿La visualización de venas mediante infrarrojos (NIR) puede causar dolor o quemaduras en la piel?

No, la visualización de venas mediante infrarrojo cercano (NIR) no causa dolor ni quemaduras en la piel. El dispositivo utiliza luz fría de baja energía. No sentirá calor ni dolor durante su uso.

¿Se puede utilizar un localizador de venas por proyección en casa?

La mayoría de los localizadores de venas por proyección están diseñados para hospitales o clínicas. Si bien puede encontrar algunos modelos portátiles, para obtener los mejores resultados y garantizar la seguridad, es recomendable que los utilice personal médico capacitado.
